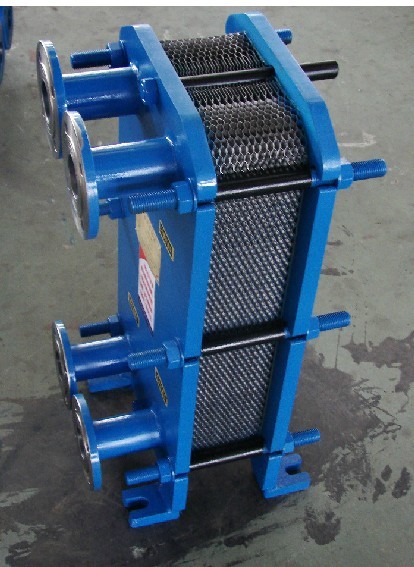

板式熱交換器
- 產品描述
BR0.05板式換熱器設計理念板片帶有增壓的新型導流區設計大大提高了板片的換熱效率，減少了死角，改善了板片的結垢狀況。片密封墊片全部采用免粘貼搭扣形式，減少運行維護成本，便于維修。
板片外形尺寸mm3 495*164*0.7 單片換熱面積m2 0.051 板間距mm 3.8 單流道截面積m2 0.000494 最大處理量mm3/h 10 法蘭通徑DNmm 25 工作溫度℃ ≤180 工作壓力Mpa 0.6,1.0 角孔直徑mm 40 BR0.05板式換熱器外形尺寸
B=175 C=515 F=85 E=96 B1=225 H=575 R=7
序號 總換熱面積m2 板片數（張） L(mm) D A 重量 1 0.5 11 40 240 130 46 2 0.75 17 61 260 151 48 3 1.0 21 76 275 166 51 4 1.5 31 112 310 202 62 5 2.0 41 148 350 238 67 6 2.5 51 184 385 274 71 7 3.0 61 220 420 310 76 8 3.5 71 256 455 346 80 9 4 81 292 490 382 85 10 4.5 91 328 530 418 89 11 5 101 364 565 454 94
